修理&買取レポート

iPad 5 の分解作業!!修理方法についてもご紹介!!

iPad5
  • フロントガラス・デジタイザー修理

  • フロントガラス・液晶交換

  • バッテリー交換

iPad 5

修理と分解について

皆さんこんにちは,iPhone(スマホ)iPad修理モバイアス横浜店です。
モバイアス横浜店では、iPhoneだけではなく、iPadの修理も行っています!!
iPadはiPhoneと比べると高い技術が必要です。
パーツ代も高額な為、修理代も高額です…
修理件数はiPhoneより少ないこともあり、
上記の理由で修理しているお店が少ないのだと思います。

今回は、iPad5の分解をさせていただきました、
分解作業とご一緒に画面修理やバッテリー交換修理についてもご紹介させていただきたいと思います。

iPad5のバッテリーは基盤に挟まれていますので、基盤を外すか特殊な方法で基盤を持ち上げなくてはいけません。
基盤を外す方法はとても時間がかかり、基盤を外す為に、
様々なパーツなども外さなくてはいけませんので難易度やリスクはとても上がります。
今回は分解作業のご紹介ですので。修理は基盤を外す方法でご紹介させていただきたいと思います。

iPad 5修理金額表

修理内容 金額
デジタイザー(画面ガラス)修理 ¥9,480(税別/作業費込み)
液晶交換 ¥12,480(税別/作業費込み)
バッテリー交換 ¥9,480(税別/作業費込み)

*iPadの修理は、お預かりになる可能性があります。
*上記、表記金額は2020/06/26に更新いたしました。
*金額や内容などは、変更する可能性があります。
*ご利用時にはスタッフまでご確認ください。

iPadの修理についてのお願いです!!

  • iPadの修理は技術が必要となっています。その為、修理にはお時間を長めにいただいています。
  • iPadを落としてしまった時に、フレームが歪んでしまっていたり曲がってしまっていることがあります。
    場合によっては修理が不可能なことや、画面が浮いてしまうことがあります。
  • 修理内容によっては系列店に発送修理での対応となることがあります。
  • 当日お渡しいただく時は、ご利用されていらっしゃらない時間は圧着のご協力をお願いしています。
  • iPadは種類が多い為、パーツがない場合がございます。パーツお取り寄せ後の修理となることがあります。

iPad 5

分解作業について

では、iPad5の分解を開始します。
分解の途中で、デジタイザー,液晶,バッテリーの交換についても少しご紹介させていただきたいと思います。

今回、分解についてご紹介させていただきますが。
慣れていない方が行うと、故障や事故につながる可能性もあります。
修理は修理店のご利用をお勧めいたします。
分解は、ジャンク品などでお試しください。
iPadのガラスは特に危険です。メガネや手袋をつけて作業を行うことをオススメいたします。

分解工程

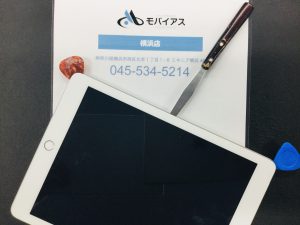

⒈はじめに画面を外す準備をします。

  • 不具合が起きている箇所がないかチェックする為、動作確認をしっかりと行います。
  • iPadの画面は強力な粘着テープでついていますので、
    粘着を弱める為、ヒートガンや、ドライヤーで温め、粘着を弱めていきます。

*修理歴などがあると接着剤などでついていることもあります。

⒉デジタイザー(タッチパネル)と液晶を外していきます。

  • ヘラやピックなどを使って画面を開いていきます。

*デジタイザーは非常に割れやすいです。優しく丁寧に開けていきます。

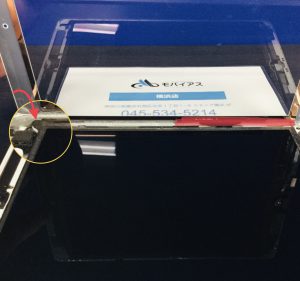

iPad5

画面取り外し中の写真です。

  • 画面右側にはデジタイザー、ホームボタンのケーブルがあります。
    右側はケーブルのないところだけ剥がしていきます。

iPad5

デジタイザー開き後の写真です。

*今回は、修理歴ありのジャンク品を解体していますのでテープはあまりありません。

  • ケーブルのあるところは赤い印をつけさせていただきました。
  • デジタイザーを抑えながら、残りの粘着を剥がしていきます。
  • 液晶には4箇所ネジがついていますが、一部はテープで隠されていますので、テープを剥がしてから外します。
  • 液晶は下側にコネクターがある為、上側から開けていきます。
  • ショートして故障などしないように、バッテリーコネクターの部分にピックを差し込みます。
  • デジタイザー、液晶、ホームボタンのコネクターケーブルの上にカバーがついていますので外します。
  • コネクターを外す時、傷つけないように外すのはもちろんですが、
    2タイプありますので間違えて壊さないようにしましょう。

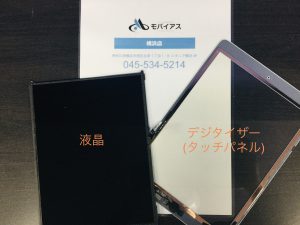

iPad 5の画面パーツです。

iPad5

液晶(左)デジタイザー(右)

  • 画面の取り外し完了です。
  • 液晶交換はこのまま液晶を入れ替えて組み立てれば完成です!!

関連記事 : iPad 5液晶交換、修理事例

  • デジタイザーの修理の時は、デジタイザーのホームボタンを付け替えます。

*ホームボタンを壊してしまった時は、ホームボタンの修理を行っても
TouchIDは使えなくなってしまうので注意が必要です。

関連記事 : iPad 5ガラス割れ、修理事例

関連記事 : iPad5ガラス割れ修理について

3.ロジックボード(基盤)を外していきます。

バッテリー交換修理の時はこの状態からバッテリーを外し、
特殊な方法で基盤を持ち上げてバッテリーを取り外す方法もあります。
今回は分解作業なのでロジックボードを外してからバッテリーを取り外したいと思います。

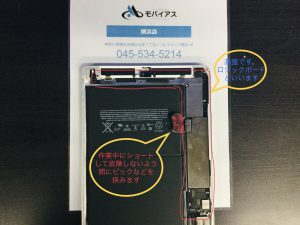

iPad5

内部写真です。左の黒い板のようなものがバッテリーです。
右側の逆L字状のパーツがロジックボードです。

  • ロジックボードについているコネクターを全て外さなくてはいけません。
    順番などは特に決まっていない部分が多いですが、順番を決めた方が外し忘れがなくなるかと思います。
  • まず、上部のプレートを外していきます。

iPad5

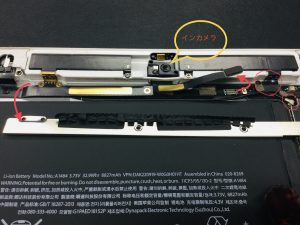

プレートを外した後の写真です。コネクターケーブルの下にも
コネクターケーブルがある為、片方外して撮影しました。

  • インカメラはコネクターケーブルを外した後は、カメラ下の粘着を剥がしたら外れます。
  • 赤い印がついている部分のネジやコネクターを外していきます。

iPad5

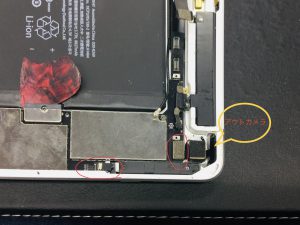

右上部の写真です。コネクターの種類が違うので注意してください。

  • カメラのコネクターケーブルと端にあるコネクターケーブルを外します。
  • 上部の作業はここまでです

iPad5

下部の写真です。ロジックボードの下側です。

  • 写真では外していますが、この細いパーツを外します。
  • simをつないでいるコネクターケーブルも外します。
  • 赤い線のあたりにはテープがついていますので剥がしていきます。

*テープにパーツなどがついている箇所もありますのでゆっくり丁寧にはがします。

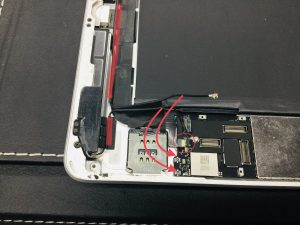

iPad5

少しわかりづらくなってしまいましたが。先ほどのテープの下に充電口のケーブルがあり、
そこにスピーカーのコネクターケーブルがついています。テープは2枚挟むようについています。

  • 充電口のケーブルを剥がしながら充電口を引っ張ると写真のように外すことができます。

iPad5

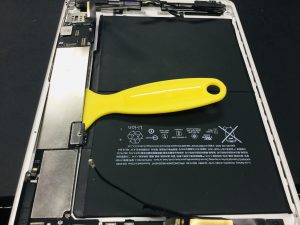

ロジックボードの粘着テープを剥がしています。

  • 後ほど写真でご説明しますが、ロジックボードも粘着テープでついていますので、ヘラなどで剥がしていきます。

*温めて粘着を弱めてからとる場合は、基盤が壊れてしまう恐れがあります
温めすぎないように注意します。

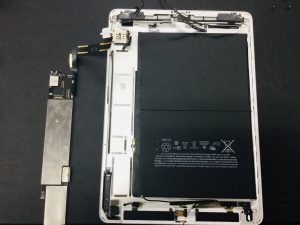

iPad5

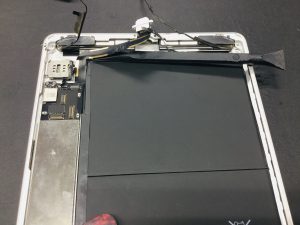

外しました!!白い跡が粘着テープのある場所です。

  • ここまでで1時間半かかりました。ロジックボードは上部が細いので折らないように丁寧に外していきます。

⒋バッテリーをはずしていきます!!

iPad5

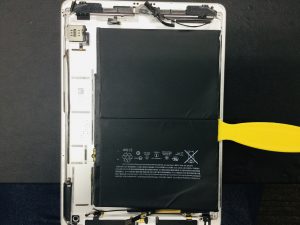

バッテリーを外しています。

  • 今回は、ロジックボードを外してからバッテリーを外していますので。
    バッテリーを外すこと自体はとても簡単になりました。
  • 基盤を外さない場合は写真の方向から頑張って外していきます。
  • 勢いがついて基盤などを壊してしまわないように注意が必要です。

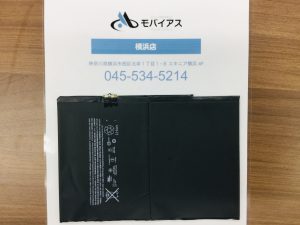

iPad 5のバッテリーです。

iPad5

大きいです!!コネクターがiPhoneとは全然違った形になっています。

⒌残りのパーツをはずしていきます。

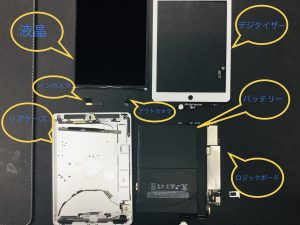

iPad 5のパーツ写真です!!

iPad5

  • 作業の途中でインカメラは外してしまいましたが、インカメラ周辺のケーブルが少し複雑な為、注意が必要でした。
  • アウトカメラは接着剤でついていました。コネクターケーブルがカメラに巻きついていますのでそちらをとり
    下にヘラなどを入れて外すだけでした。レンズを傷つけないように注意が必要です。

分解を行って改めて認識いたしましたが。iPadの修理はやはり大変です。
慣れている方なら、デジタイザーや液晶のみならなんとかなるかもしれませんが、
バッテリーは処分方法のことなどもありますので修理店での修理がよろしいかと思います。修理で失敗してしまった時は、モバイアス横浜店にお気軽にご相談ください。
点検作業後、可能な範囲で修理をさせていただきたいと思います。モバイアス横浜店で修理させていただくとパーツに保証がついてきます。
初期不良などが起きてしまった時などは無料対応させていただきます。
