HUAWEI P20liteの分解と修理金額について

  • フロントガラス・デジタイザー修理

  • フロントガラス交換(軽度)

  • フロントガラス・液晶交換

皆さんこんにちは、モバイアス横浜店です。
当店ではiPhone/iPad以外にHUAWEI等のAndroid機種の修理も行っております。
今回は当店で新しく修理可能になったHUAWEI P20liteの修理金額と分解工程を詳しく解説していきます。

HUAWEI P20lite 分解工程

HUAWEI P20liteの構造と分解方法・修理料金について

修理金額表

修理内容 修理金額 修理目安時間
フロントパネル交換 準備中 30分〜1時間
バッテリー交換 準備中 30分〜1時間
カメラ交換 準備中 30分〜1時間
*上記、表記金額は2020/10/13当時の金額となっています。
*変更する可能性があります、ご利用時にご確認ください。

分解レポート

iPodtouch第5世代の分解手順

HUAWEI P20lite分解

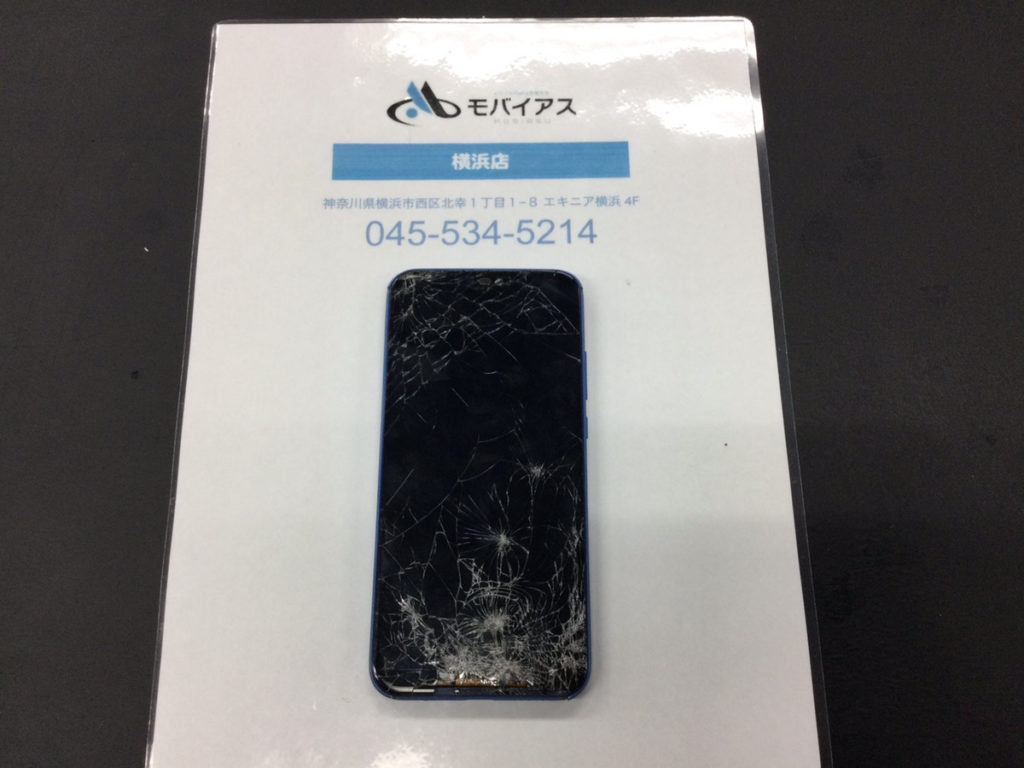

こちらは分解前のP20liteです、今回はガラス割れ端末を使っている為ある程度壊しても影響はないですが
自己修理などする際は画面破損にお気をつけください。
HUAWEI P20lite分解

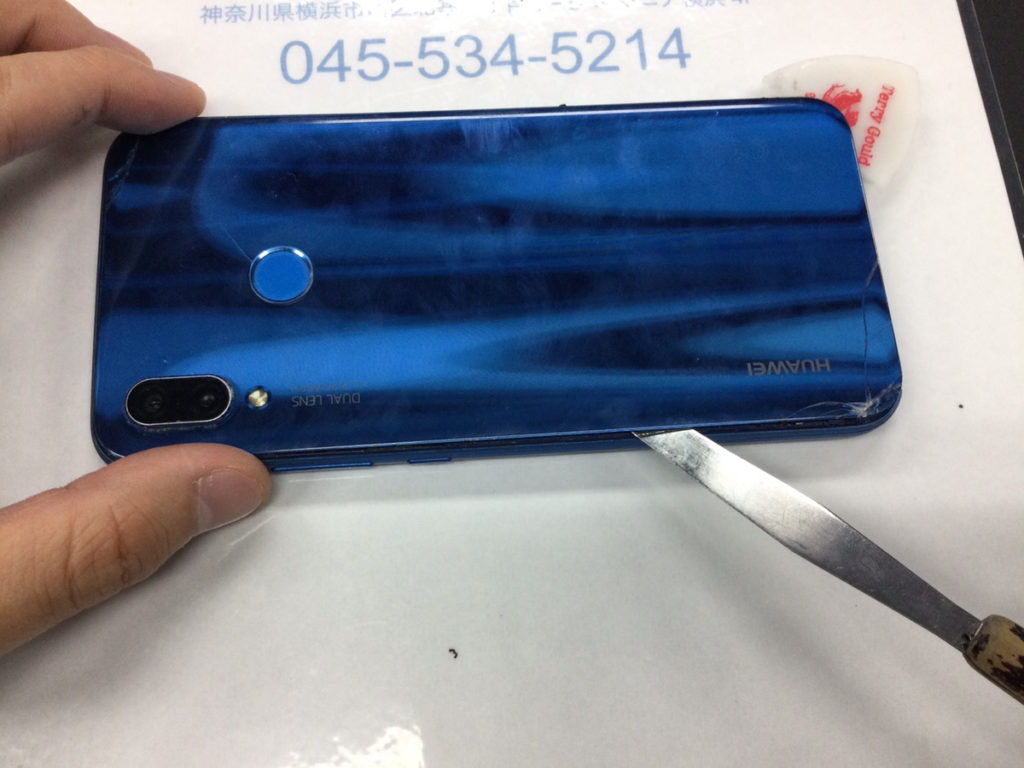

今回の端末は背面から開けるタイプですので、背面パネルの側面からヘラやピックなどを差し込み軽く一周させます。
この時ヘラなどを差し込みぎると、中の指紋認証ケーブルを切断する可能性があるのでご注意を。

HUAWEI P20lite分解

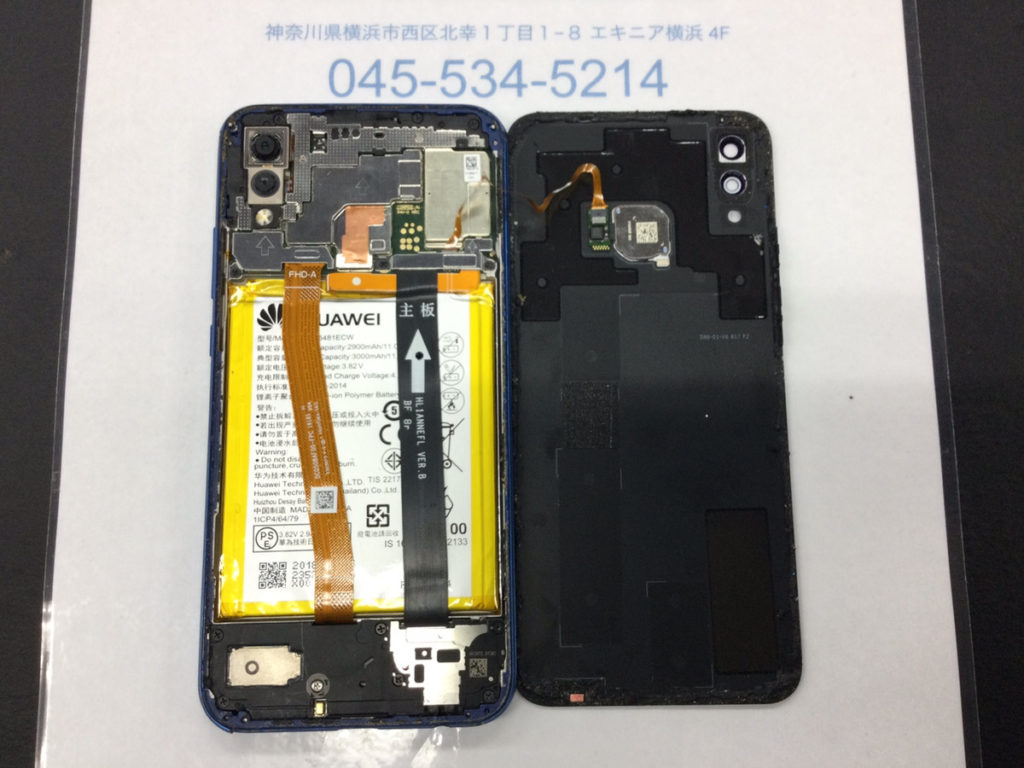

背面パネルを取り外すとこのようになっております。
背面側に伸びている指紋認証ケーブルを切らないように慎重に取り外すとパネルが本体と分離します

HUAWEI P20lite分解

こちらは上側の基盤になります、矢印で指しているのが現在外せるコネクタになります。
左から液晶コネクタ、基盤コネクタ、指紋認証ケーブル、バッテリーコネクタとなります
コネクターを外す際は必ず赤矢印のバッテリーコネクタから外します、コネクターを外し終えたら次は下側に移ります。
下側はこのようになっております、基盤の上にスピーカーとプレートがカバーとしてネジで止まっている状態となります。
これを外すために丸で囲ってある7つのネジを外しヘラなどで左側から剥がしていきますHUAWEI P20lite分解
スピーカーユニットを外すと下側の基盤が出ますので、黒の基盤コネクタを取り外します。
ここまで来たら次に液晶パネルを取り外します。
HUAWEI P20lite分解
外し方は背面パネルとほぼ同じです、ヘラを差し込み軽く一周させて徐々に剥がしていきます。
HUAWEI P20lite分解
液晶パネルを完全に切り離すとこのようになっております、裏面と違い液晶とカメラ以外ほぼ何もついていない事がわかります。
HUAWEI P20lite分解
次にバッテリーの取り外しにかかります、バッテリーは粘着が硬いので温めながらヘラなどで剥がしていきます。
バッテリーを外したら、再び上側の基盤にいきます。
HUAWEI P20lite分解
基盤からカメラ等のユニットを外すため矢印が書かれたプレートを外し、丸で囲ったネジを外します。
HUAWEI P20lite分解
プレートを取り外すとこのようになります、矢印の部分は左からアウトカメラ、インカメラ、イヤースピーカー、アンテナケーブルとなっております。
アンテナケーブルまで外せたら次は基盤を取り外します。
HUAWEI P20lite分解
基盤の周りにあるツメを外しながら、ヘラなどで慎重に持ち上げると外れます。
基盤を取り外すとかなりスッキリした状態になります。
上側の基盤が外せたら次は下側の基盤を外します。HUAWEI P20lite分解
こちらが下側の基盤を取り外したところになります。
外し方は上側と同様にツメを外しながらヘラで持ち上げて取り外します。

下側の基盤を外すと、P20liteの分解は終了となります。
HUAWEIはパーツ数が多くネジの箇所も多いため分解に時間がかかりますが、修理ならばここまで外すことはないのでそこまで時間はかかりません。
詳しくは料金表にも記載していますがおおよそ1時間ほどで終了致しますので、P20liteの修理をお考えの際は是非当店をご利用くださいませ。
