iPod touch 第5世代 分解と修理金額について

iPodtouch5分解
  • フロントガラス・デジタイザー修理

  • フロントガラス・液晶交換

皆さんこんにちは、モバイアス横浜店です。
当店では様々な機種のiPhoneなどの修理に対応しております。
今回は新しく修理対応できるようになったiPod touch第5世代の内部構造と修理金額について詳しく解説していきます。

iPod touch第5世代分解工程

iPod touch5の構造と分解方法・修理料金について

修理金額表

修理内容 修理金額 修理目安時間
フロントパネル交換 準備中 30分〜1時間
バッテリー交換 準備中 30分〜1時間
カメラ交換 準備中 30分〜1時間
*上記、表記金額は2020/10/6当時の金額となっています。
*変更する可能性があります、ご利用時にご確認ください。

分解レポート

iPodtouch第5世代の分解手順

iPodtouch5分解

こちらは分解前のiPod touch5になります、iPhoneと違いかなりコンパクトな為壊さないよう慎重に作業をしていきます

iPodtouch5分解

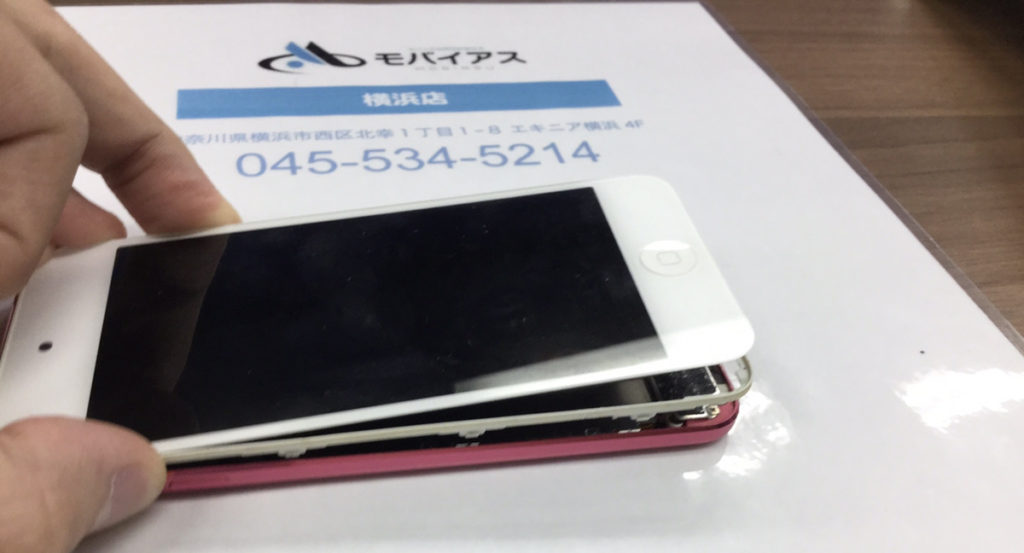

こちらは液晶をケースから外す途中になります、iPod touchは液晶とケースの間にベゼルがあるためその隙間から開ける必要があります。
また液晶の横もかなり狭いためピックなどを挿しすぎると液晶が破損してしまいます。

iPodtouch5分解

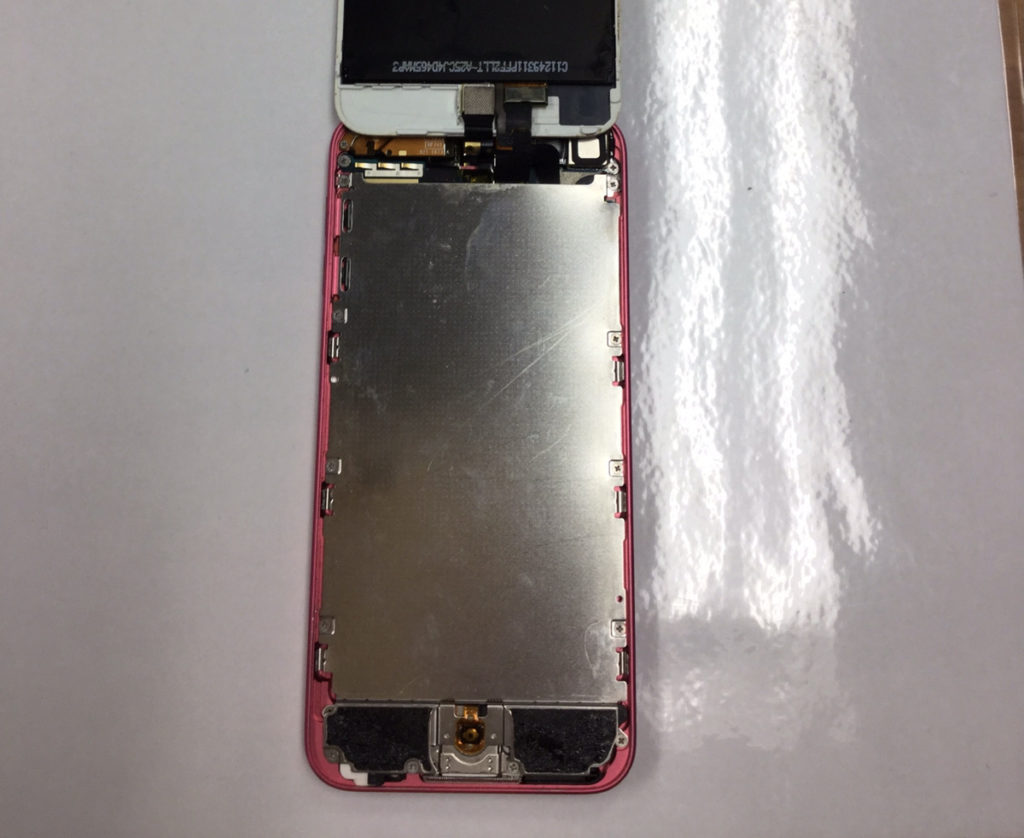

液晶を外すと中はこのようになっています、基盤やバッテリーはヒートシンクパネルでカバーされている為まだ見えません。
iPodtouch5分解

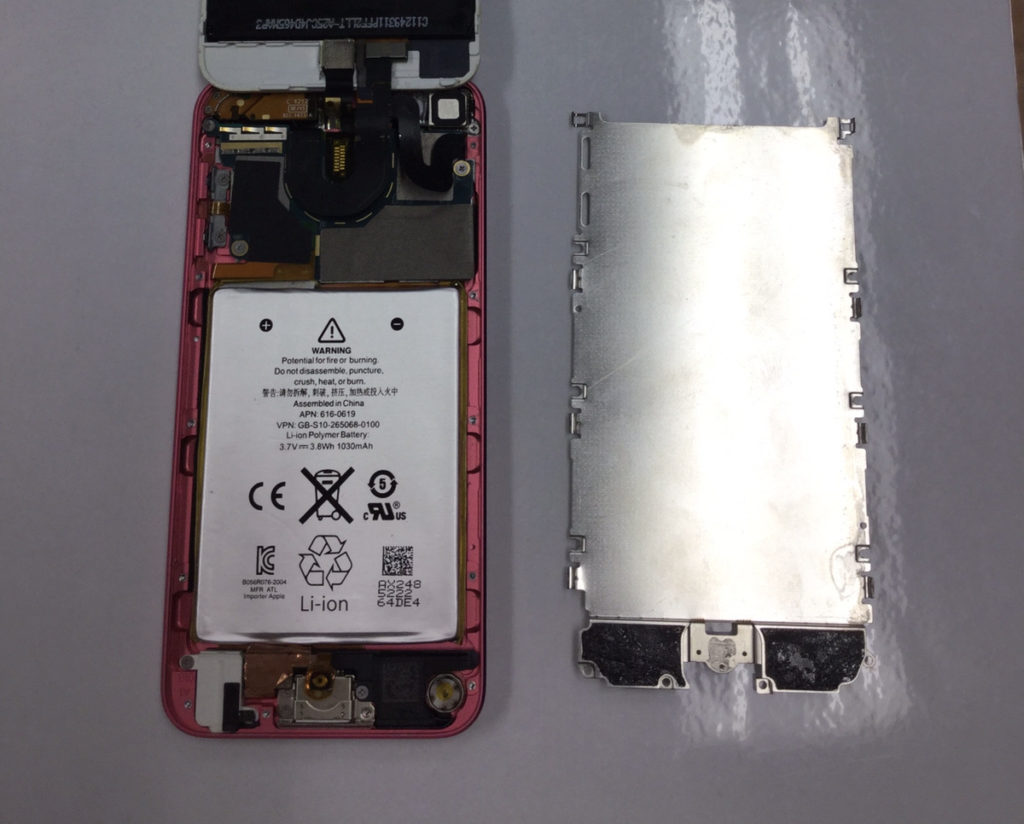

ネジを外しヒートシンクを取り外すとこのようになっております、サイズが小さい為体積の殆どはバッテリーが占めています。
iPodtouch5分解

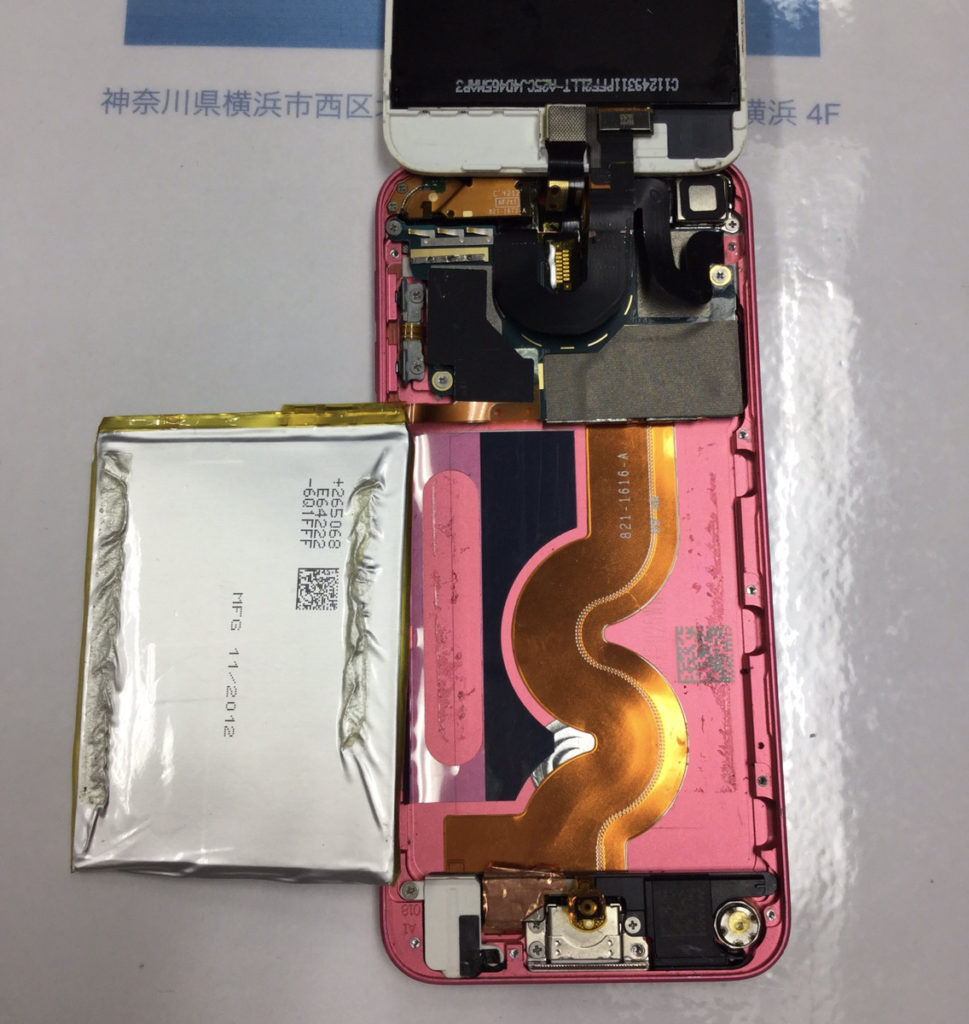

バッテリーを外すとこのような状態になります
基盤が上下にありケーブルでつながっています、またバッテリーはハンダでついているので簡単に付け替えはできません
iPodtouch5分解

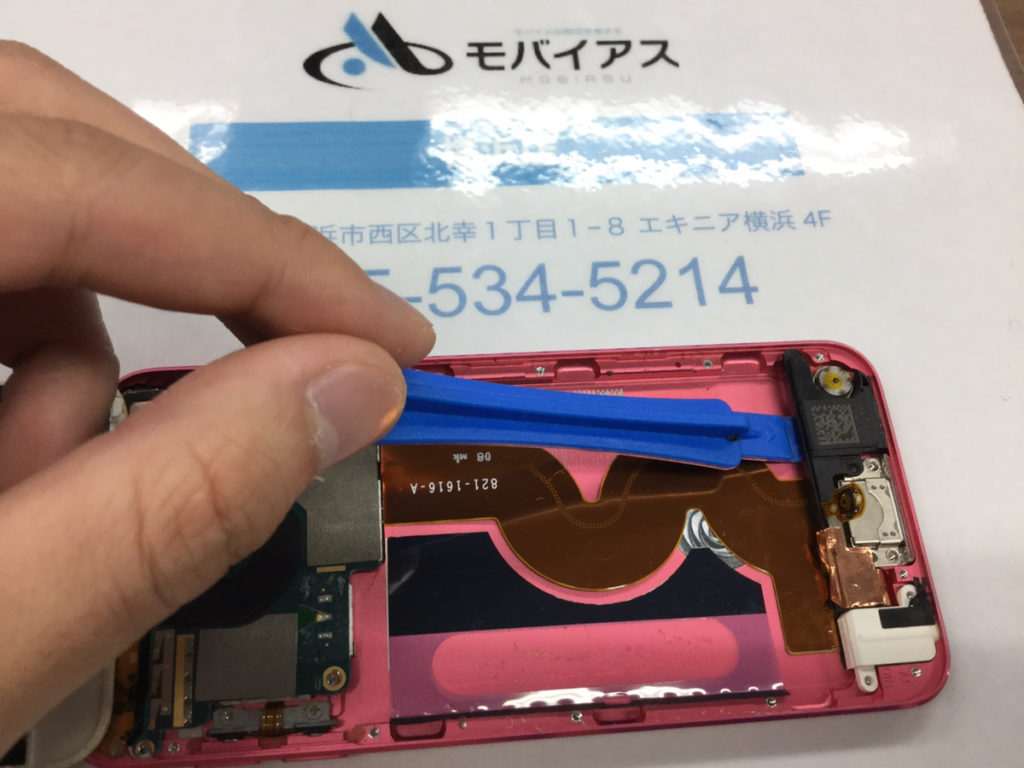

下基盤のネジを外しケーブルを傷つけないよう慎重にヘラで持ち上げ、ケーブルの接着も剥がしていきます
iPodtouch5分解
こちらは上基盤の裏側になります、液晶を外す為コネクタをいくつか外します
iPodtouch5分解

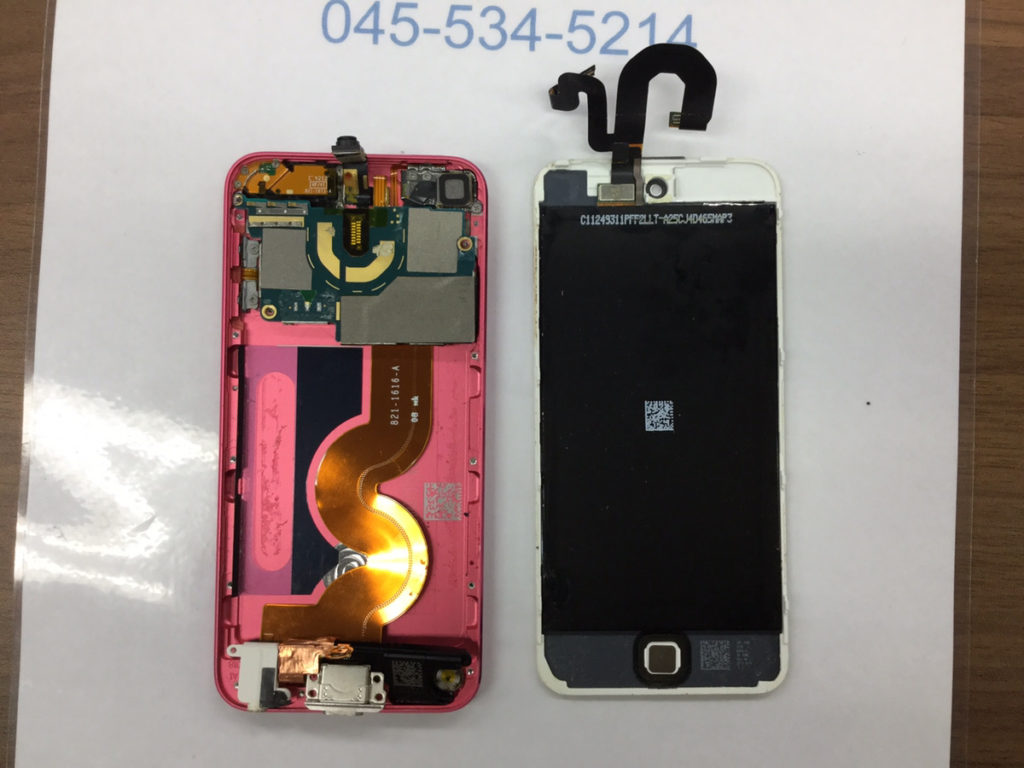

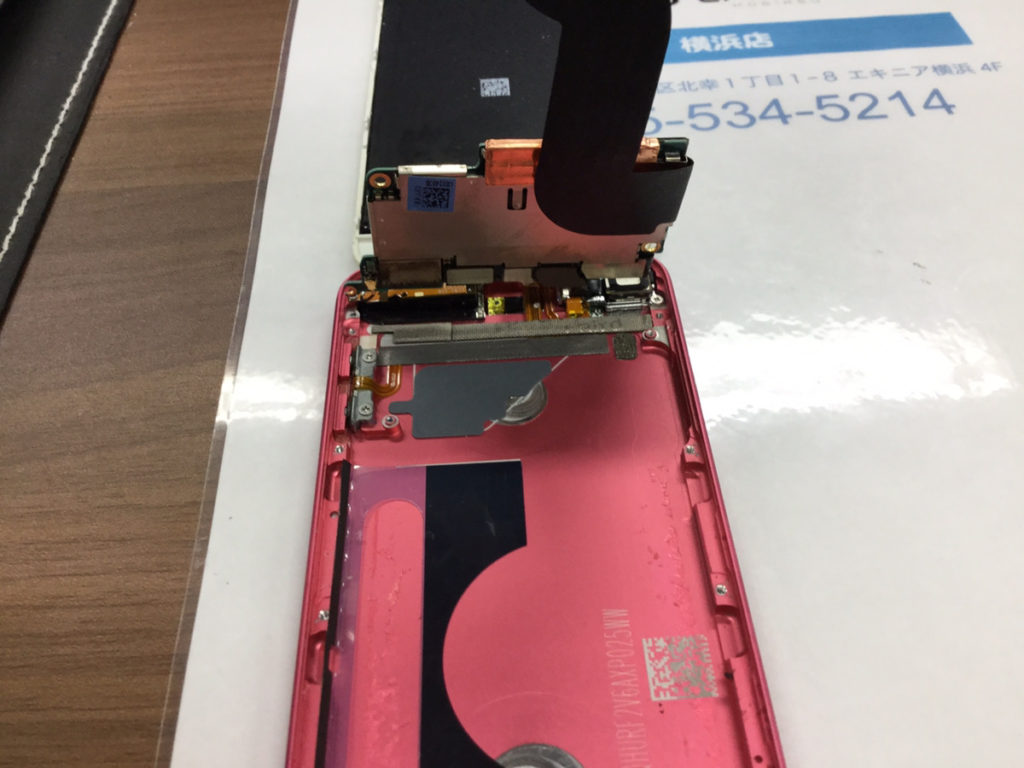

U字型のケーブルをヘラで剥がし、カメラを外すと完全に液晶が分離します
iPodtouch5分解

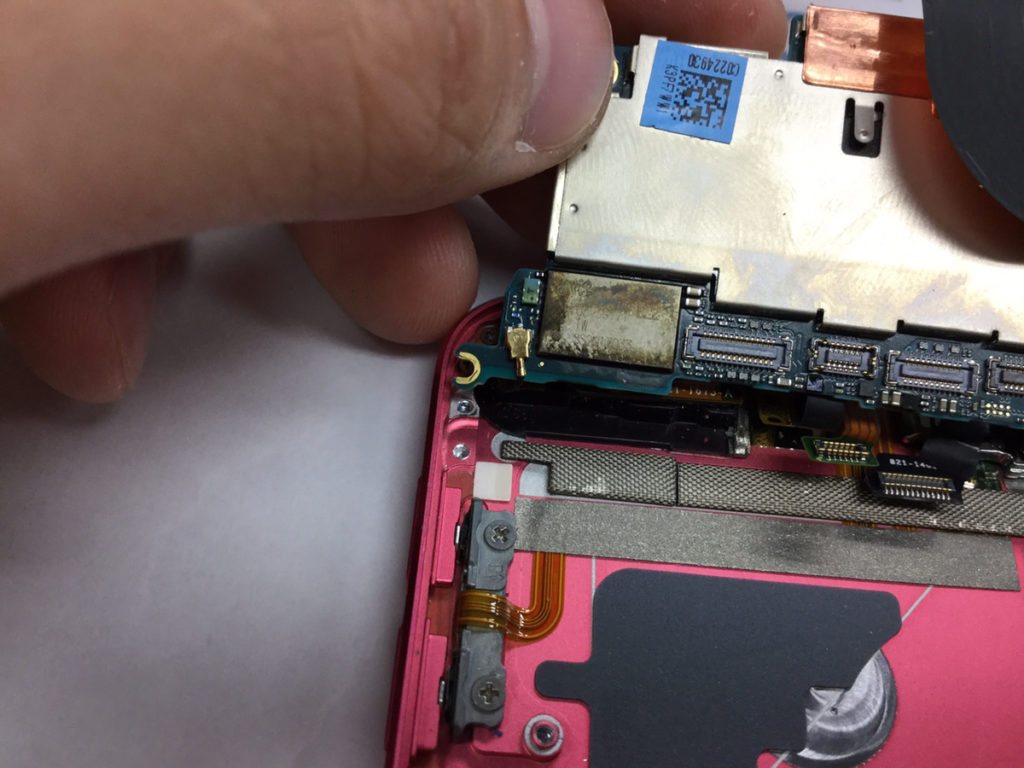

再び基盤を裏返しアンテナケーブル、残りのコネクタを外します

iPodtouch5分解

基盤を完全に取り外すとこのようになっています。
次にカメラと銀色の保護シールを剥がします

iPodtouch5分解

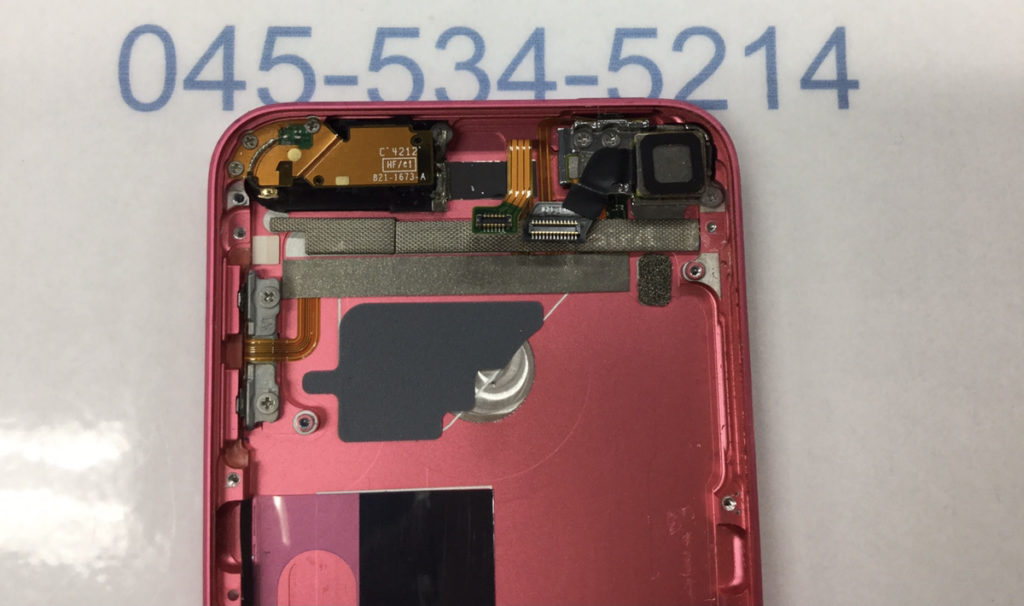

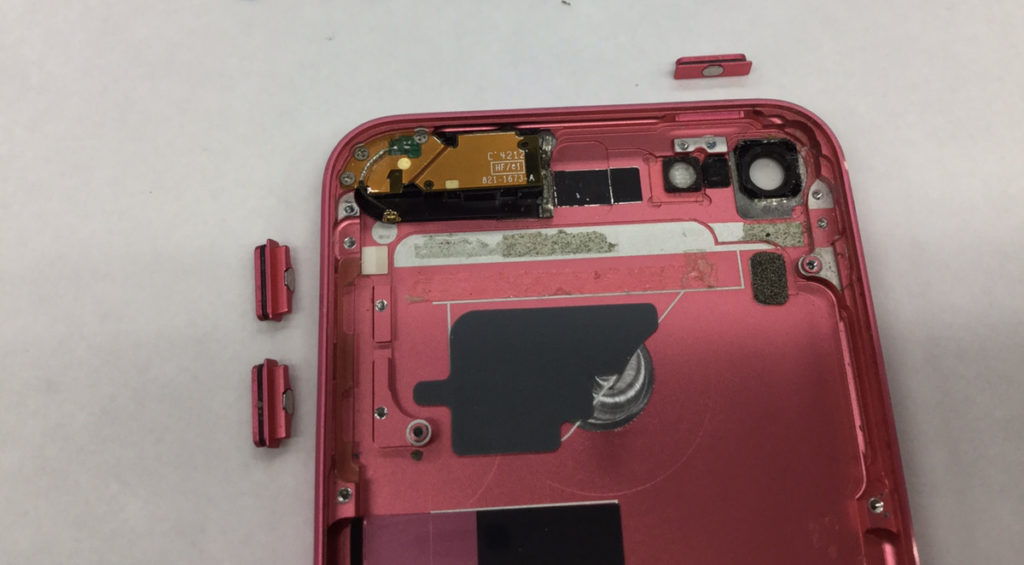

保護シールを剥がすとボリューム・パワーケーブルが露出するので慎重に取り外します。

iPodtouch5分解

ボリューム・パワーケーブルを外すとスイッチも外れるようになるので取り外します。
最後に左上のアンテナ基盤を剥がせば分解終了となります。
iPodtouch5分解

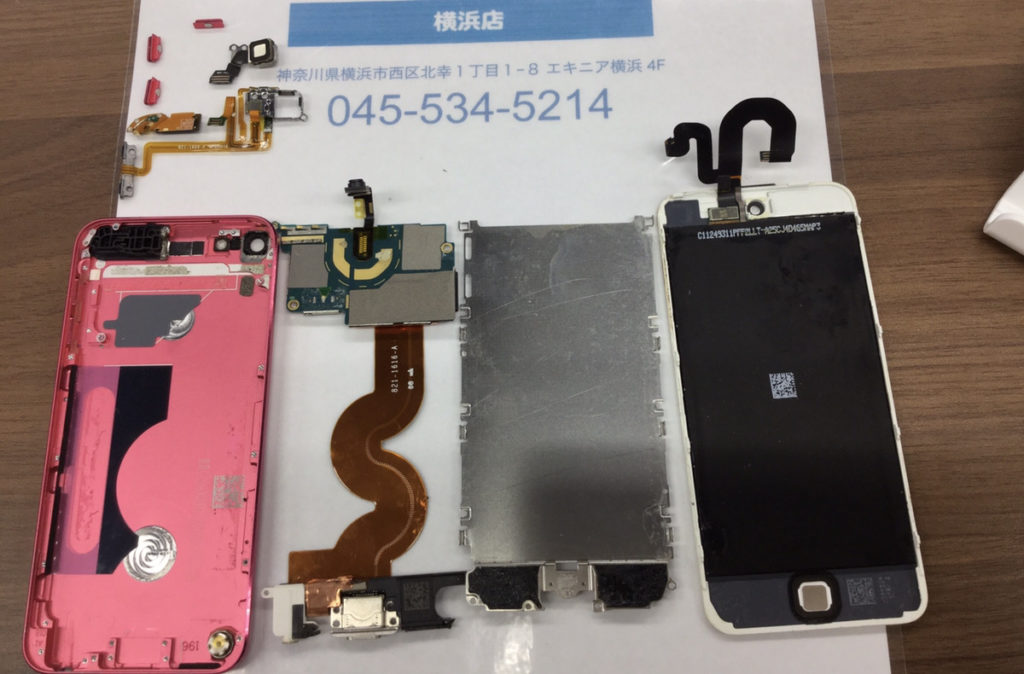

こちらが取り外した全てのパーツと基盤の写真になります。
一見シンプルに見えますが、どのパーツも小さく精密な動作が必須でかなり難しい修理となりました。
当店ではこのように難しい修理でも承ります、また、自分で修理したが失敗してしまったという場合でも修理を受け付けておりますのでお気軽にご相談くださいませ。
